Qt官方示例-速度仪表盘

发表于

该刻度盘控件为一个速度仪表盘。

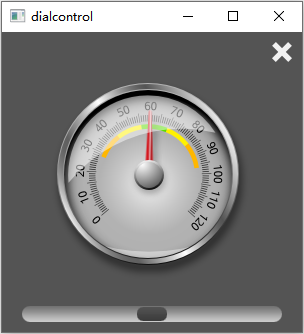

预览

插图

运行演示

演示

分析

  • 采用Qml语言实现；

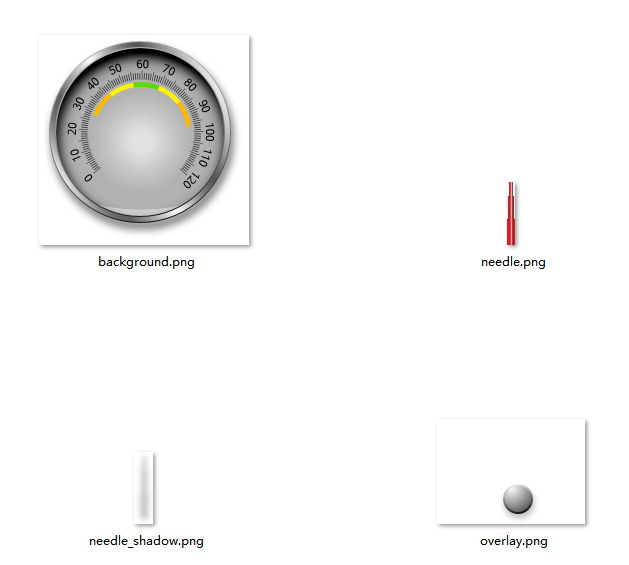

  • 使用到了图片素材(刻度盘，指示器，指示器阴影，覆盖层)；
    插图

  • 它结合了Image元素，Rotation变换和SpringAnimation行为，用来组合生成交互式的速度仪表盘。

  • 核心代码：
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    Item {
        id: root
        property real value : 0

        width: 210; height: 210

        Image { source: "background.png" }

    //! [needle_shadow]
        Image {
            x: 96
            y: 35
            source: "needle_shadow.png"
            transform: Rotation {
                origin.x: 9; origin.y: 67
                angle: needleRotation.angle
            }
        }
    //! [needle_shadow]
    //! [needle]
        Image {
            id: needle
            x: 98; y: 33
            antialiasing: true
            source: "needle.png"
            transform: Rotation {
                id: needleRotation
                origin.x: 5; origin.y: 65
                //! [needle angle]
                angle: Math.min(Math.max(-130, root.value*2.6 - 130), 133)
                Behavior on angle {
                    SpringAnimation {
                        spring: 1.4
                        damping: .15
                    }
                }
                //! [needle angle]
            }
        }
    //! [needle]
    //! [overlay]
        Image { x: 21; y: 18; source: "overlay.png" }
    //! [overlay]
    }

关于更多

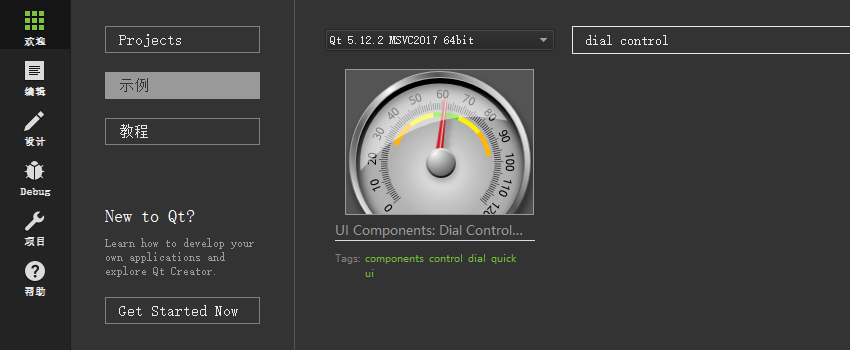

  • 在QtCreator软件可以找到：
    插图

  • 或在你的Qt安装目录C:\Qt\{你的Qt版本}\Examples\{你的Qt版本}\quick\customitems\dialcontrol找到。

  • 相关链接

    1
    https://doc.qt.io/qt-5/qtquick-customitems-dialcontrol-example.html
